9-19,9-26型高压离心通风机
9-19,9-26型高压离心通风机

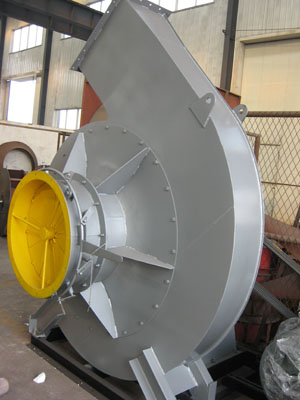

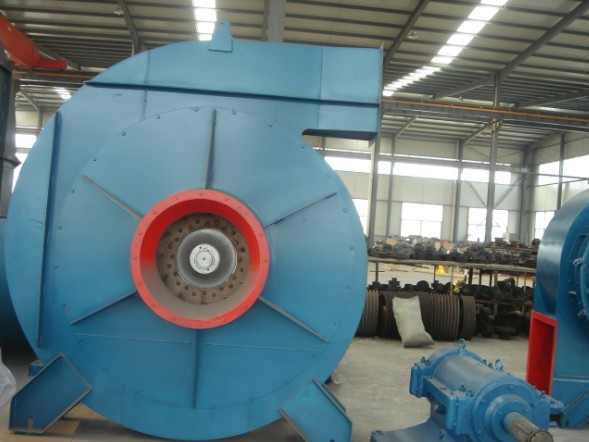

一、风机产品概述
1.风机的用途
9-19、9-26型高压离心通风机,一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。
2.风机的型式
1、本风机均为单吸入,通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16,共13个机号。
2、风机通常制成右旋和左旋两种型式。
3、风机的出口位置以机壳的出口角度表示,“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。
3.风机的结构
风机主要由叶轮、机壳、进风口、支架等组成。
(1)叶轮:9-19型风机为12片叶片,9-26型风机为16片叶片,均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。
(2)机壳:用普通钢板焊接成蜗形壳整体。
(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。
9-19、9-26型高压离心通风机,一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。
2.风机的型式
1、本风机均为单吸入,通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16,共13个机号。
2、风机通常制成右旋和左旋两种型式。
3、风机的出口位置以机壳的出口角度表示,“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。
3.风机的结构
风机主要由叶轮、机壳、进风口、支架等组成。
(1)叶轮:9-19型风机为12片叶片,9-26型风机为16片叶片,均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。
(2)机壳:用普通钢板焊接成蜗形壳整体。
(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。
二、风机性能参数表
9-19高压离心风机参数参数表
机号
|
传动方式
|
转速
r/min |
序号
|
全压
Pa |
流量
m3/h |
内效率
% |
内功率
% |
所需功率
kw |
电动机
|
|
型号
|
功率
kw |
|||||||||
4
|
A
|
2900
|
1
2 3 4 5 6 7 |
3584
3665 3647 3597 3507 3384 3253 |
824
970 1116 1264 1410 1558 1704 |
70
73.5 75.5 76 75.5 73.3 70 |
1.16
1.33 1.48 1.64 1.80 1.97 2.17 |
1.5
1.7 1.9 2.1 2.3 2.6 2.6 |
Y90l-2
|
2.2
|
Y100L-2
|
3
|
|||||||||
4.5
|
A
|
2900
|
1
2 3 4 5 6 7 |
4603
4684 4672 4580 4447 4297 4112 |
1174
1397 1616 1839 2062 2281 2504 |
71.2
75 77 77.3 76.2 73.8 70 |
2.07
2.38 2.68 2.98 3.29 3.63 4.03 |
2.5
2.9 3.2 3.6 3.9 4.4 4.8 |
Y112M-2
|
4
|
Y132S1-2
|
5.5
|
|||||||||
5
|
A
|
2900
|
1
2 3 4 5 6 7 |
5697
5768 5740 5639 5517 5323 5080 |
1610
1932 2254 2576 2844 3166 3488 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
3.43
3.98 4.50 5.04 5.54 6.17 6.86 |
4.1
4.8 5.4 5.8 6.4 7.1 7.9 |
Y132S2-2
|
7.5
|
Y160M1-2
|
11
|
|||||||||
5.6
|
A
|
2900
|
1
2 3 4 5 6 7 |
7182
7273 7236 7109 6954 6709 6400 |
2262
2714 3167 3619 3996 4448 4901 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
6.05
7.02 7.93 8.88 9.76 10.88 12.09 |
7.0
8.1 9.1 10.2 11.2 12.5 13.9 |
Y160M1-2
|
11
|
Y160L-2
|
18.5
|
|||||||||
6.3
|
A
|
2900
|
1
2 3 4 5 6 7 |
9149
9265 9219 9055 8857 8543 8148 |
3220
3865 4509 5153 5690 6334 6978 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
10.91
12.65 14.30 16.00 17.59 19.60 21.7 |
12.5
14.5 16.4 18.4 20.2 22.5 25.1 |
Y160L-2
|
18.5
|
Y200L1-2
|
30
|
|||||||||
7.1
|
D
|
2900
|
1
2 3 4 5 6 7 |
11717
11868 11807 11596 11340 10935 10426 |
4610
5532 6454 7376 8144 9066 9988 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
19.83
22.99 25.99 19.09 31.98 35.63 39.62 |
23.3
27.0 30.5 34.1 37.5 41.8 46.5 |
Y200L2-2
|
37
|
Y250M-2
|
55
|
|||||||||
8
|
D
|
2900
|
1
2 3 4 5 6 7 |
15034
15229 15151 14877 14546 14021 13362 |
6594
7913 9232 10550 11649 12968 14287 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
36.02
41.75 47.21 52.83 58.08 64.71 71.95 |
42.3
49.0 55.4 62.0 68.2 75.9 84.4 |
Y280S-2
|
75
|
Y315S-2
|
110
|
|||||||||
8
|
D
|
1450
|
1
2 3 4 5 6 7 |
3620
3665 3647 3584 3507 3384 3231 |
3297
3957 4616 5275 5825 6484 7144 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
4.5
5.22 5.90 6.60 7.26 8.09 8.99 |
5.5
6.1 6.9 7.7 8.5 9.5 10.6 |
Y132M-4
|
7.5
|
Y160L-4
|
15
|
|||||||||
9
|
D
|
1450
|
1
2 3 4 5 6 7 |
4597
4655 4632 4551 4453 4297 4101 |
4695
5633 6572 7511 8294 9233 10171 |
72.7
76.2 78.2 78.5 77.2 74.5 70.5 |
8.11
9.41 10.63 11.90 13.08 14.58 16.21 |
9.5
11.0 12.5 14.0 15.4 17.1 19.0 |
Y160L-4
|
15
|
Y180L-4
|
22
|
|||||||||
10
|
D
|
1450
|
1
2 3 4 5 6 7 |
5408
5941 2891 5740 5495 5244 4958 |
6440
7942 9445 10947 12450 13952 15455 |
76.5
80 81.5 81 78.2 74.5 70 |
13.38
16.03 18.59 21.12 23.84 26.79 29.88 |
15.7
18.8 21.8 24.8 28.0 31.4 35.1 |
Y200L-4
|
30
|
Y225S-4
|
37
|
|||||||||
11.2
|
D
|
1450
|
1
2 3 4 5 6 7 |
7364
7491 7428 7236 6927 6609 6246 |
9047
11158 13269 15380 17491 19602 21713 |
76.5
80 81.5 81 78.2 74.5 70 |
23.58
28.25 32.76 37.22 42.02 47.21 52.66 |
27.7
33.2 38.4 43.7 49.3 55.4 61.8 |
Y225M-4
|
45
|
Y280S-4
|
75
|
|||||||||
11.2
|
D
|
960
|
1
2 3 4 5 6 7 |
3182
3237 3210 3128 2996 2860 2705 |
5990
7388 8785 10182 11580 12978 14375 |
76.5
80 81.5 81 78.2 74.5 70 |
6.84
8.20 9.51 10.82 12.19 13.70 15.28 |
8.0
9.6 11.2 12.7 14.3 16.1 17.9 |
Y180L-6
|
15
|
Y209L2-6
|
22
|
|||||||||
12.5
|
D
|
1450
|
1
2 3 4 5 6 7 |
9229
9390 9310 9068 8678 8278 7822 |
12577
15512 18447 21381 24316 27251 30186 |
76.5
80 81.5 81 78.2 74.5 70 |
40.84
48.92 56.72 64.46 72.76 81.75 91.18 |
47.9
57.4 66.6 75.6 85.4 95.9 107.0 |
Y280S-4
|
75
|
Y315S-4
|
110
|
|||||||||
12.5
|
D
|
960
|
1
2 3 4 5 6 7 |
3975
4043 4009 3907 3741 3571 3377 |
8327
10270 12213 14156 16099 18042 19985 |
76.5
80 81.5 81 78.2 74.5 70 |
11.85
14.20 16.46 18.71 21.11 23.72 26.46 |
13.9
16.7 19.3 21.9 24.8 27.8 31.1 |
Y200L2-6
|
22
|
Y250M-4
|
37
|
|||||||||
14
|
D
|
1450
|
1
2 3 4 5 6 7 |
11668
11874 11771 11464 10967 10457 9878 |
17670
21793 25916 30040 34163 38286 42409 |
76.5
80 81.5 81 78.2 74.5 70 |
71.97
86.22 99.96 113.56 128.22 144.06 160.69 |
84.5
101.2 117.3 133.3 150.5 169.1 188.6 |
Y315M-4
|
132
|
Y355M-4
|
220
|
|||||||||
14
|
D
|
960
|
1
2 3 4 5 6 7 |
5004
5090 5047 4917 4709 4494 4249 |
11699
14428 17158 19888 22618 25348 28078 |
76.5
80 81.5 81 78.2 74.5 70 |
20.89
25.02 29.01 32.97 37.21 41.81 46.63 |
24.5
29.4 34.0 38.7 43.7 49.1 54.7 |
Y250M-6
|
37
|
Y315S-6
|
75
|
|||||||||
16
|
D
|
1450
|
1
2 3 4 5 6 7 |
15425
15700 15563 15151 14488 13808 13035 |
26377
32531 38686 44841 50995 57150 63305 |
76.5
80 81.5 81 78.2 74.5 70 |
140.31
168.09 194.89 221.46 249.98 280.88 313.29 |
164.6
197.2 228.7 259.9 293.3 329.6 367.6 |
Y355M3-4
|
315
|
JS138-4
|
410
|
|||||||||
16
|
D
|
960
|
1
2 3 4 5 6 7 |
6570
6683 6627 6456 6180 5898 5575 |
17463
21538 25613 29687 33762 37837 41912 |
76.5
80 81.5 81 78.2 74.5 70 |
40.72
48.78 56.56 64.27 72.55 81.52 90.92 |
47.8
57.2 66.4 75.4 85.1 95.7 106.7 |
Y315S-6
|
75
|
Y315L1-6
|
110
|
9-26高压离心通风机性能参数
机号
|
传动方式
|
转速
r/min |
序号
|
全压
Pa |
流量
m3/h |
内效率
% |
内功率
% |
所需功率
kw |
电动机
|
|
型号
|
功率
kw |
|||||||||
4
|
A
|
2900
|
1
2 3 4 5 6 7 |
3852
3820 3765 3684 3607 3502 3407 |
2198
2368 2536 2706 2877 3044 3215 |
74.70
75.5 75.7 75 73.8 72.1 70 |
3.11
3.28 3.46 3.56 3.86 4.06 4.29 |
3.7
3.9 4.1 4.4 4.6 4.9 5.2 |
Y132S-2
|
5.5
|
4.5
|
A
|
2900
|
1
2 3 4 5 6 7 |
4910
4863 4776 4661 4545 4412 4256 |
3130
3407 3685 3963 4237 4515 4792 |
76.1
77.1 77.1 76 74.5 72.3 70 |
5.51
5.87 6.24 6.64 7.06 7.54 7.98 |
6.3
6.8 7.2 7.6 8.1 8.7 9.2 |
Y132S2-2
|
7.5
|
Y160M2-2
|
11
|
|||||||||
5
|
A
|
2900
|
1
2 3 4 5 6 7 |
6035
5984 5869 5725 5553 5381 5180 |
4293
4706 5114 5527 5941 6349 6762 |
77.2
78.2 78 76.7 74.9 72.7 70 |
9.12
9.80 10.48 11.23 12.00 12.81 13.65 |
10.5
11.3 12.0 12.9 13.8 14.7 15.7 |
Y160M2-2
|
15
|
Y160L-2
|
18.5
|
|||||||||
5.6
|
A
|
2900
|
1
2 3 4 5 6 7 |
7610
7546 7400 7218 7000 6781 6527 |
6032
6612 7185 7766 8346 8919 9500 |
77.2
78.2 78 76.7 74.9 72.7 70 |
16.09
17.27 18.47 19.79 21.15 22.57 24.06 |
18.5
19.9 21.2 22.8 24.3 26.0 27.7 |
Y180M-2
|
22
|
Y200L1-2
|
30
|
|||||||||
6.3
|
A
|
2900
|
1
2 3 4 5 6 7 |
9698
9616 9429 9195 8915 8636 8310 |
8588
9415 10230 11056 11883 12699 13525 |
77.2
78.2 78 76.7 74.9 72.7 70 |
28.99
31.12 33.28 35.66 38.12 40.67 43.35 |
33.3
35.8 38.3 41.0 43.8 46.8 49.9 |
Y225M-2
|
45
|
Y250M-2
|
55
|
|||||||||
7.1
|
D
|
2900
|
1
2 3 4 5 6 7 |
12427
12321 12078 11776 11415 11055 10635 |
12292
13475 14643 15826 17009 18177 19360 |
77.2
78.2 78 76.7 74.9 72.7 70 |
52.70
56.57 60.49 64.84 69.30 73.94 78.82 |
61.8
66.4 71.0 76.1 81.3 86.8 92.5 |
Y280S-2
|
75
|
Y315S-2
|
110
|
|||||||||
8
|
D
|
2900
|
1
2 3 4 5 6 7 |
15955
15818 15504 15112 14644 14177 13634 |
17584
19277 20947 22640 24332 26003 27696 |
77.2
78.2 78 76.7 74.9 72.7 70 |
95.72
102.73 109.86 117.75 125.85 134.28 143.14 |
112.3
120.5 128.9 138.2 147.7 157.6 168.0 |
Y315M-2
|
132
|
Y315L-2
|
200
|
|||||||||
8
|
D
|
1450
|
1
2 3 4 5 6 7 |
3834
3802 3729 3638 3529 3421 3294 |
8792
9639 10473 11320 12166 13001 13848 |
77.2
78.2 78 76.7 74.9 72.7 70 |
11.96
12.84 13.73 14.72 15.73 16.79 17.89 |
14.0
15.1 16.1 17.3 18.5 19.7 21.0 |
Y180M-4
|
18.5
|
Y200L-4
|
30
|
|||||||||
9
|
D
|
1450
|
1
2 3 4 5 6 7 |
4869
4828 4736 4620 4481 4343 4181 |
12518
13723 14913 16118 17322 18512 19717 |
77.2
78.2 78 76.7 74.9 72.7 70 |
21.56
23.14 24.75 26.53 28.35 30.25 32.24 |
25.3
27.2 29.0 31.1 33.3 35.5 37.8 |
Y200L-4
|
30
|
Y225M-4
|
45
|
|||||||||
10
|
D
|
1450
|
1
2 3 4 5 6 7 |
6143
6056 5920 2761 5560 5309 5065 |
17172
19319 21465 23612 25758 27905 30052 |
80.4
81.2 80.4 78.6 76 73 70 |
35.69
39.19 43.02 47.10 51.35 55.35 59.34 |
41.9
46.0 50.5 55.3 60.3 65.0 69.6 |
Y250M-4
|
55
|
Y280S-4
|
75
|
|||||||||
11.2
|
D
|
1450
|
1
2 3 4 5 6 7 |
7747
7637 7464 7264 7009 6691 6382 |
24126
27142 30157 33173 36189 39205 42221 |
80.4
81.2 80.4 78.6 76 73 70 |
62.90
69.07 75.82 83.01 90.50 97.54 104.58 |
73.8
81.0 89.0 97.4 106.2 114.5 122.7 |
Y315S-4
|
110
|
Y315M-4
|
132
|
|||||||||
11.2
|
D
|
960
|
1
2 3 4 5 6 7 |
3346
3299 3225 2140 3031 2895 2763 |
15973
17969 19966 21963 23959 25956 27953 |
80.4
81.2 80.4 78.6 76 73 70 |
18.25
20.04 22.00 24.09 26.26 28.31 30.35 |
21.4
23.5 25.8 28.3 30.8 33.2 35.6 |
Y225M-6
|
30
|
Y250M-6
|
37
|
|||||||||
12.5
|
D
|
1450
|
1
2 3 4 5 6 7 |
9713
9575 9356 9103 8782 8381 7993 |
33540
37732 41925 46117 50310 54503 58695 |
80.4
81.2 80.4 78.4 76 73 70 |
108.91
119.60 131.30 143.75 156.70 168.90 181.10 |
127.8
140.3 154.1 168.7 183.9 198.2 212.5 |
Y315L1-4
|
160
|
Y355M2-4
|
250
|
|||||||||
12.5
|
D
|
960
|
1
2 3 4 5 6 7 |
4179
4121 4028 3921 3785 3615 3450 |
22206
24981 27757 30533 33309 36084 38860 |
80.4
81.2 80.4 78.6 76 73 70 |
31.61
34.71 38.10 41.72 45.48 49.02 52.56 |
37.1
40.7 44.7 49.0 53.4 57.4 61.7 |
Y280S-6
|
45
|
Y315S-6
|
75
|
|||||||||
14
|
D
|
1450
|
1
2 3 4 5 6 7 |
12285
12109 11830 11508 11099 10589 10095 |
47121
53011 58902 64792 70682 76572 82463 |
80.4
81.2 80.4 78.6 76 73 70 |
191.94
210.78 231.39 253.33 276.16 297.66 319.16 |
225.2
247.3 271.5 297.3 324.1 349.3 374.5 |
Y355M2-4
|
250
|
JS138-4
|
410
|
|||||||||
14
|
D
|
960
|
1
2 3 4 5 6 7 |
5262
5188 5071 4936 4764 4549 4341 |
31197
35097 38997 42897 46796 50696 54596 |
80.4
81.2 80.4 78.6 76 73 70 |
55.70
61.17 67.15 73.52 80.15 86.39 92.63 |
65.4
71.8 78.8 86.3 94.0 101.4 108.7 |
Y315S-6
|
75
|
Y315L1-6
|
110
|
|||||||||
16
|
D
|
1450
|
1
2 3 4 5 6 7 |
65.4
71.8 78.8 86.3 94.0 101.4 108.7 |
70339
79131 87923 96716 105500 114300 123090 |
80.4
81.2 80.4 78.6 76 73 70 |
374.22
410.95 451.14 493.92 538.43 580.35 622.26 |
439.1
482.2 529.4 579.6 631.8 681.0 730.2 |
JSQ-147-4(3000V)
|
500
|
JQS-158-4(3000V)
|
850
|
|||||||||
16
|
D
|
960
|
1
2 3 4 5 6 7 |
6911
6813 6659 6481 6254 5971 5696 |
46569
52390 58211 64032 39854 75675 81496 |
80.4
81.2 80.4 78.6 76 73 70 |
108.60
119.26 130.92 143.34 156.25 168.42 180.58 |
127.4
139.9 153.6 168.2 183.3 197.6 211.9 |
Y355M2-6
|
185
|
Y355ML1-6
|
220
|
下一条:
8-09,9-12型高压离心通风机
上一条:
LGX,LYX循环流化床专用风机
相关产品技术资料
- 罗茨鼓风机生产企业在哪个城市比较多
- 离心通风机主要可以安装在什么领域或者是什么样的地方呢?
- 花卉种植大棚一般安装什么样的风机才能适合
- 风机生产厂家在线上销售,在什么渠道比较好?
- 风机生产厂家一般以什么样的销售模式为主?
- 风机生产厂家人才招聘难吗?
- 隧道通风排烟的设计原则及注意事项
- 风机滑动轴承的维修
- 锅炉引风机及管道如何布置更合理
- 罗茨风机油温过高的原因和处理方法
- 分析引起风机振动的原因
- 如何使风机节能高效地运转
- 针对风机中叶轮叶片出口角度的进行分析
- 教你如何保证风机盘管的安全
- 通风机与泵的发展历程
- 通风机的维护与保养方法
- 隧道轴流通风机的应用
- 风机哪些零件会出问题
- 离心风机在使用时的几个小技巧
- 多级离心鼓风机都有哪些用途
- 离心风机的通风和除尘功能
- 离心鼓风机的荡涤和审查应相符下列请求
- 鼓风机维修和检修运转及运用寿数
- 罗茨鼓风机计算转速
全国分站
南通
南京
常州
连云港
北京
聊城
枣庄
济南
潍坊
日照
莱芜
菏泽
徐州
宁夏
广西
青海
甘肃
陕西
云南
贵州
四川
海南
广东
湖南
湖北
河南
山东
江西
福建
安徽
浙江
江苏
黑龙江
吉林
辽宁
山西
河北
重庆
上海
天津
北京
相关检索
